【技术解码】黄土铸范：三千年前青铜文明的底层操作系统

2019年深秋，西北工业大学一间实验室里，研究团队正准备复刻一场迟到三千年的铸造实验。目标只有一个：测出青铜与黄土铸范之间的界面传热系数。这个数值，在考古数据库中一直是空白。

技术空白：被忽视的参数

块范铸造法是中国商周青铜的核心工艺，与两河流域的失蜡法分属两条独立的技术脉络。黄土作为铸范基材，其分布与铸造遗址的重合度惊人——安阳、侯马、周原，这些早期工业心脏无一例外坐落于黄土高原。这不是巧合，是文明对地理禀赋的精准适配。

问题在于，考古学对黄土铸范的认知长期停留在原材料层面。密度、导热系数可测，但界面传热系数——这个决定浇注成败的关键参数——始终缺失。没有这个数值，研究者无法精确模拟青铜器的凝固过程，无法定量比较不同工艺的优劣。

实验设计：穿越时空的铸造

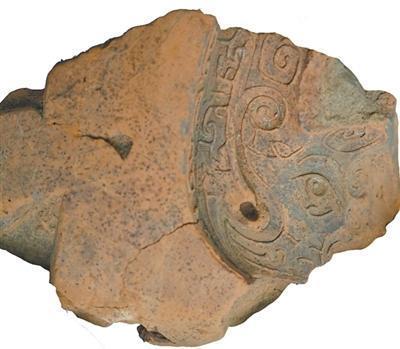

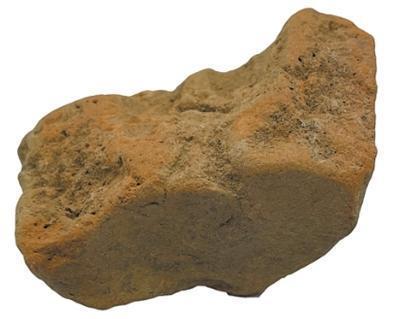

研究团队选取周原庄李铸铜作坊出土的古代陶范残片作为基准样本。实验分三步：先精确测量密度、导热系数等基本参数；再依据黄土成分配比，用传统工艺制作平板状复原陶范；在范中预埋热电偶，监测浇注后不同位置的温度变化曲线。

1100摄氏度的铜液注入瞬间，数据开始记录。关键发现：即便在紧贴铸件的区域，黄土范温度上升极为缓慢，全程未超过200摄氏度。这直接证实了黄土材料的储热与缓释特性——正是这种特性使其能平稳吸收铜液巨热，避免激热炸裂。

组合算法：破解热对话密码

单一实验不足以完整描述界面传热动态。研究团队创新性地提出测温实验与数值计算相结合的组合算法。热电偶采集的温度数据经严密校正后，输入迭代计算模型。

结果首次揭示：浇注瞬间界面传热系数达到峰值；青铜开始凝固收缩后，铸件与铸范之间形成微小气隙，传热效率骤降；约100秒后系统趋于稳定。这条曲线清晰勾勒出从液态剧烈传热、到凝固收缩气隙产生、直至固态冷却的完整物理图景。

范式意义：从经验到精准

这个数值不只是一个参数。它为块范铸造的散热功能提供了定量标尺。未来研究者可将此参数输入数值模拟软件，精确重建任意青铜器在其铸范中的凝固过程，从而无损检验工艺假设、诊断铸造缺陷。

更深层的意义在于认知跃升：黄土从“可用的原材料”升级为“性能优越且可定量比较的精准铸型材料”。三千年前的工匠，通过经验性的选土、配料、制备、焙烧，将原生土壤转化为性能稳定的“工业标准件”。这才是青铜时代最底层的技术哲学。
